工業平板是否支持HDMI輸出取決于主板方案及結構設計。主流X86平臺常集成標準HDMI-A口；ARM平臺多采用mini-HDMI或eDP轉接。分辨率上限、供電能力、EMI屏蔽、寬溫焊接、防護外殼開孔五大要點決定接口穩定性。用戶應核對接口類型、線材規格、驅動兼容及機殼密封等級，并預留維護空間，即可確保工業場景下的可靠投屏。
一、接口形態與平臺差異
X86架構

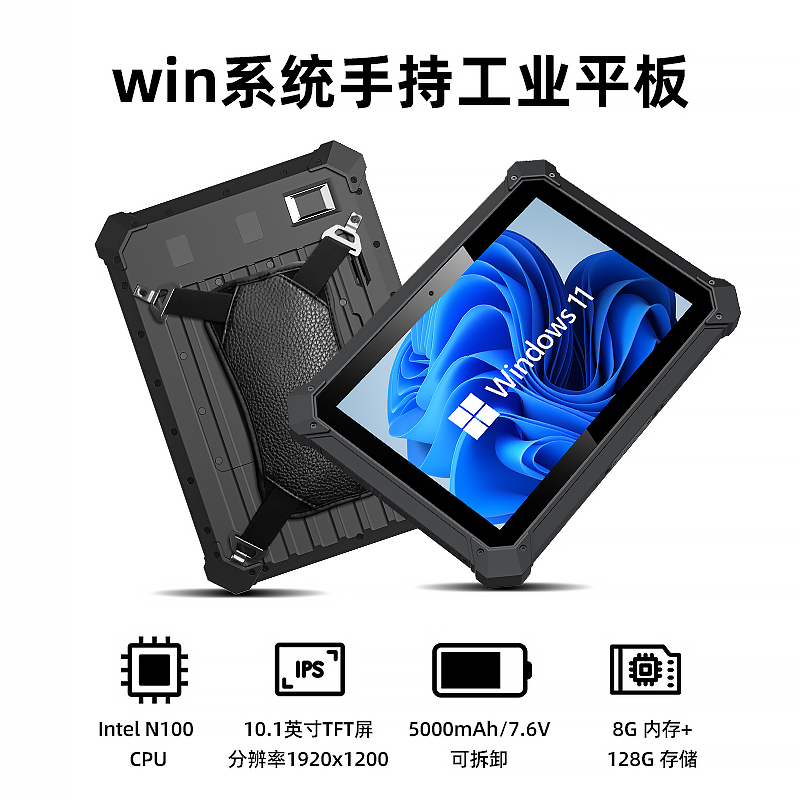

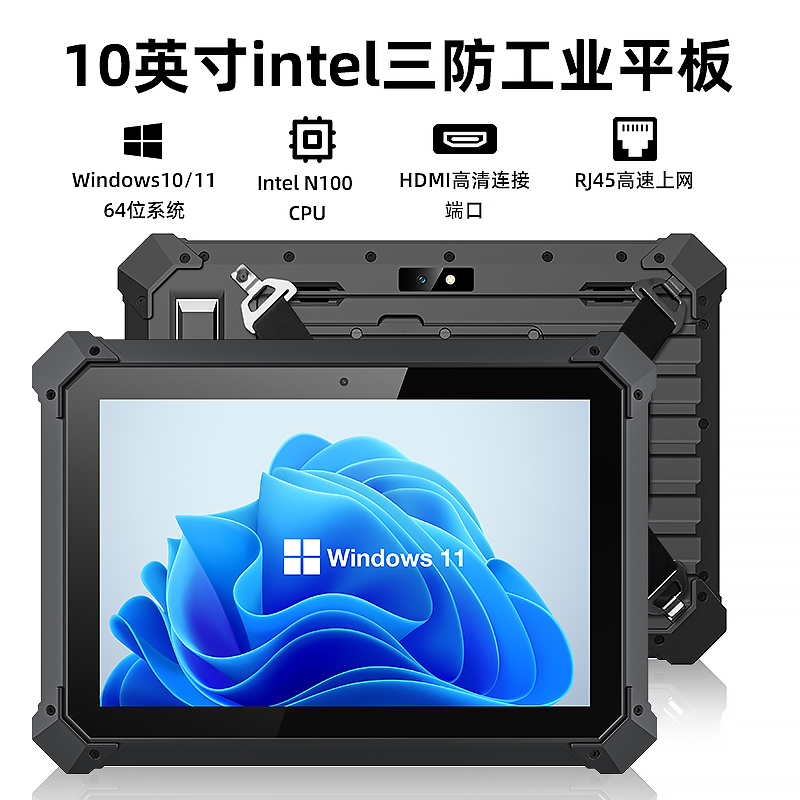

絕大多數工業級X86主板將HDMI作為默認顯示通路，機殼提供標準HDMI-A母座，可直接插入商用線材。
ARM架構
受限于緊湊空間，ARM平臺多采用mini-HDMI或micro-HDMI，需通過轉接線引出；部分方案通過eDP信號經板載轉換芯片輸出HDMI，接口位置由板對板連接器延伸至機殼側板。
無接口設計
全封閉IP65以上等級、或需防爆認證的機型，常取消外露視頻口，改用內部LVDS/eDP供自帶屏幕，用戶若需外接顯示，需通過機內排線轉接至航插頭或M12連接器。
二、關鍵性能指標
分辨率與刷新率
主流工業平板HDMI口支持1080p@60 Hz；高端方案可輸出4K@30 Hz，但需確認主板顯存帶寬及散熱能力。
供電能力
標準HDMI 5 V/50 mA供電不足以驅動長距離光纖線，需外接5 V輔助供電或選用帶電源注入的工業級線材。
EMI與ESD防護
工業現場電機、變頻器干擾大，接口須加共模扼流圈與TVS二極管；機殼開孔處需金屬屏蔽罩并360°環焊，防止縫隙輻射。
寬溫焊接
選用-40 ℃~+85 ℃耐溫等級連接器，焊點采用錫鉍合金或高銀錫條，避免冷熱沖擊產生微裂。
防護等級配合

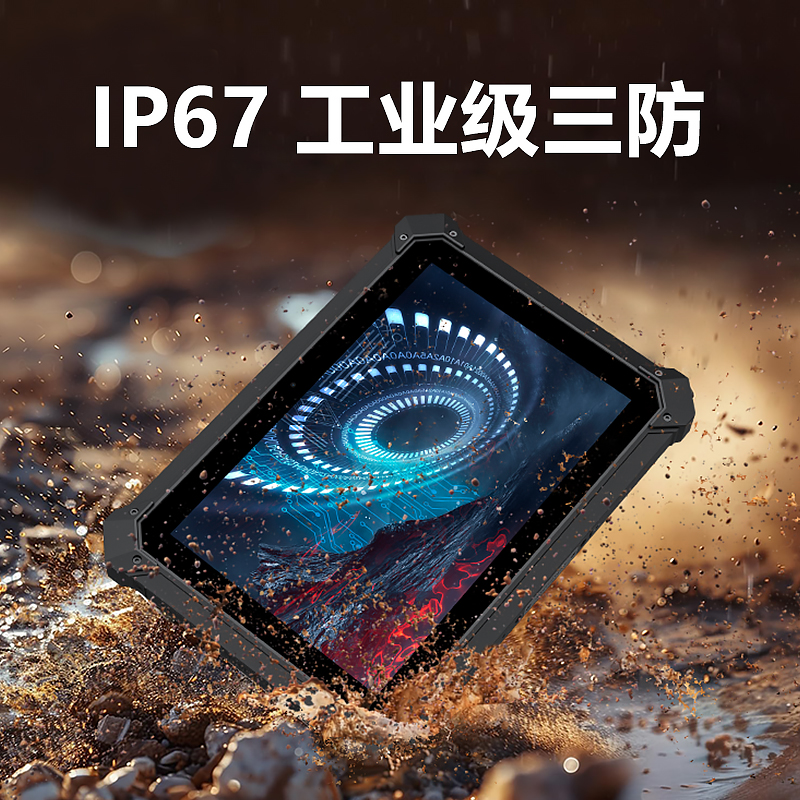

若整機需IP67，HDMI口需加裝防水塞或選用M12圓形連接器轉HDMI，確保鎖緊后仍滿足防水要求。
三、選型與部署注意事項
核對接口類型
在BOM階段確認主板輸出為HDMI-A、mini-HDMI或eDP轉接，以便機殼開模。
線材匹配
工業現場建議使用28AWG以上高純銅線芯，外被為PUR或TPE材料，耐油、耐折；長度超過5 m時須選用帶均衡器的主動線。
驅動與固件
Linux系統需在設備樹或EDID中聲明外接顯示器參數；Windows系統應安裝顯卡官方驅動，避免通用驅動導致分辨率識別錯誤。
維護通道
安裝方式若為面板嵌入式，需在機殼底部預留Φ20 mm維護孔或快拆卡扣，方便后期插拔HDMI線；壁掛或懸臂安裝時，線纜應通過拖鏈保護，減少彎折。
四、常見問題解答
為何外接顯示器無信號？
排查順序：線材→顯示器輸入源→系統顯示設置→固件EDID，必要時更換短銅線驗證。
高溫下HDMI口易松動？
選用帶螺絲鎖附的工業連接器，并在螺絲處涂螺紋膠，防止熱脹冷縮松動。
能否同時外接兩臺顯示器？
取決于主板輸出通道數量及顯卡支持；若僅單路HDMI，可通過外置分配器擴展，但需注意帶寬衰減。
工業平板支持HDMI輸出的關鍵在于平臺方案、結構設計與現場需求三者匹配。用戶只要依據接口形態、電氣性能、環境防護及維護便利性逐項確認，即可在工業場景中實現高可靠、長壽命的視頻擴展功能。
